4. Analisi dei processi di business del Taccuino personale

Modellazione dei processi AS-IS

Il Taccuino Personale è un sistema web su cui attualmente operano tre processi:

il processo di alimentazione e consultazione del Taccuino attivato periodicamente dal cittadino
il processo di consultazione del Taccuino utile all’Operatore sanitario nell’ambito di una visita medica effettuata su un paziente che preventivamente ha inserito nel proprio taccuino dei dati interessanti per un fine diagnostico
il processo di consultazione delle statistiche di accesso e d’uso del sistema regionale di Taccuino da parte della Regione Piemonte

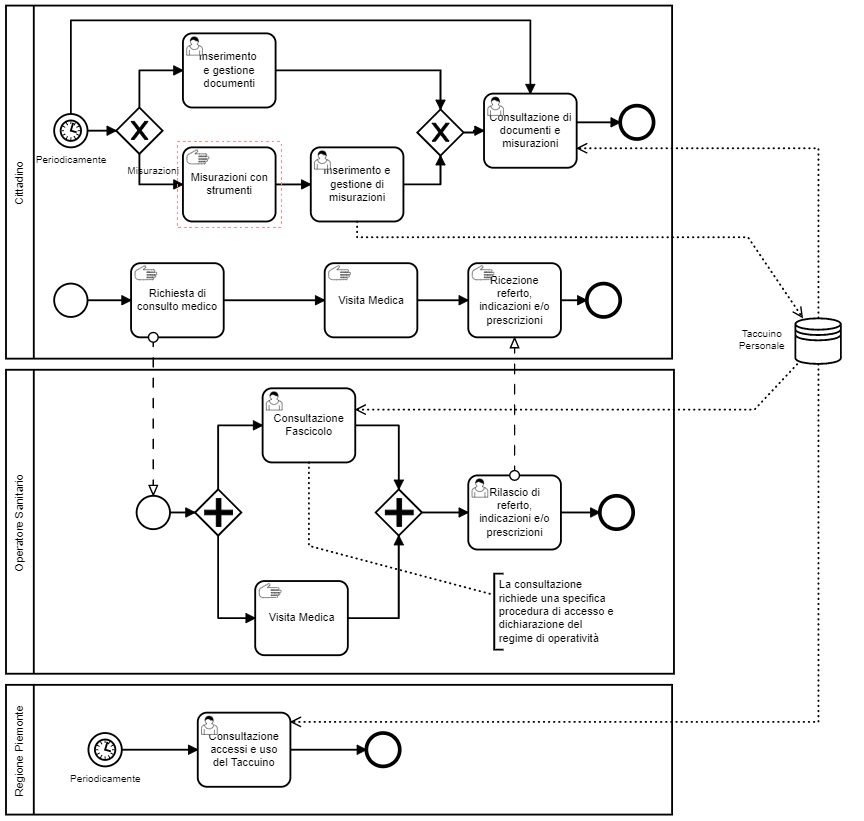

Tali processi sono rappresentati attraverso la notazione BPMN 2.0 con lo strumento Open Source Camunda nel diagramma che segue.

Modellazione dei processi TO-BE

E’ interessante evidenziare come nel primo processo del diagramma 1.1 sia possibile per il cittadino alimentare il taccuino sia con documenti scansionati e relativi metadati sia con misurazione di parametri vitali (pressione, temperatura, peso, ossimetria, glicemia, etc.).

La parte del processo relativa alle misurazioni è quella che si vuole far evolvere nel presente progetto per facilitare l’alimentazione del taccuino cercando di automatizzare il più possibile l’inserimento dei valori attraverso un’integrazione più stretta con i device medicali o specifici del wellness.

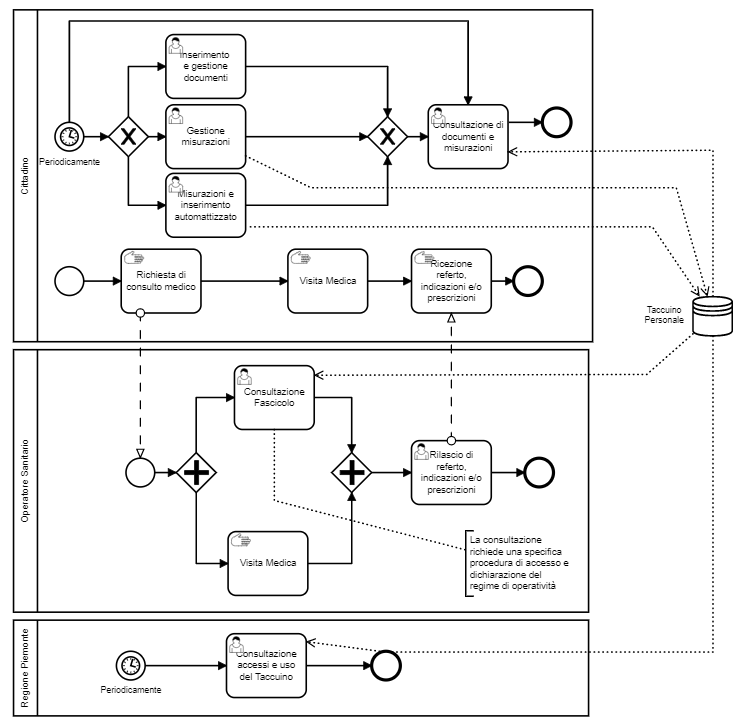

Nel diagramma TO-BE viene pertanto mostrata la modifica al primo processo del diagramma AS-IS in cui viene unita l’attività prima disgiunta di “misurazione con strumenti” e “inserimento” e messa in parallelo quella di “gestione delle misurazioni” rispetto a quelle in precedenza inserite nel Taccuino.
